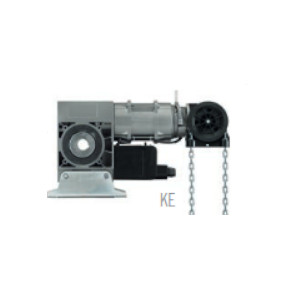

Öxulmótor, MDF-30-42-12-KE-FU, 1,1 kW, Ø40mm, tíðnibr., CS310/320

MFZ Ovitor logo







Öxulmótor, MDF-30-42-12-KE-FU, 1,1 kW, Ø40mm, tíðnibr., CS310/320

3~400VAC – tíðnibreytir / hraðastýring

420Nm, 12 snúningar/mín við 50Hz, keðjuupphalning, stafrænar endastöður, 40mm slíf

CS310/320 stjórnbúnaður fylgir ásamt tíðnibreyti og mótorkapli.

Kaupa þarf breytistykki til þess að mótorinn passi á 1-1/4″ öxul.

Lýsing

Öxulmótor, MDF-30-42-12-KE-FU, 1,1 kW, Ø40mm, tíðnibr., CS310/320

Framleiðandi: MFZOvitor

Fæðispenna: 3~400VAC

Afl: 1,1kW

Tíðnibreytir / hraðastýring: Já. Siemens SINAMICS tíðnibreytir.

Snúningskraftur: 420Nm

Snúningshraði: 12 snúningar/mín við 50Hz. Stillisvið tíðnibreytis er 10-100Hz.

Öxulstærð: 40mm slíf í gír. Hægt að kaupa breytislíf til að aðlaga mótorinn að 1-1/4″ eða 31,75mm öxli.

Neyðaropnun: Keðjuupphalning

Endastöður: Stafrænar ( snúningsteljari / e. encoder )

Fylgihlutir: CS320FU stjórnbúnaður, 7m mótorkapall, veggfesting fyrir mótor, upphalskeðja og leiðbeiningarbæklingar.

Aðrir eiginleikar: Mótorbremsa. Fallbremsa sem virkjast ef drif gefur sig.

Notkunarsvið:

Stærsta týpa sem við eigum alla jafna til á lager (stærri fáanlegir). Virkar við allar iðnaðarhurðir sem fyrirfinnast á Íslandi en heppilegur við hurðir sem eru milli 500-1000kg að þyngd. Hægt að nota við gormalausar hurðir allt að sirka 300kg að þyngd (fer eftir þvermáli vírhjóls / upphalskeflis).

Slíf til að aðlaga öxulmótorinn að 1 – 1/4″ eða 1,25″ öxli:

Öxulbreytistykki, slíf, ∅ 1-1/4″ í 40mm

Lengri mótorkaplar:

Mótorkapalsett f. MFZ MDF FU mótor með tíðnibreyti, 15m

Næsta stærð fyrir neðan er:

Öxulmótor fyrir iðnaðarhurð – 3-fasa, 15 sn/min, 1-1/4″ slíf, CS320 stjórnbúnaður

Öxulmótor fyrir iðnaðarhurð – 3-fasa, 15 sn/mín, 1″ slíf, CS320 stjórnbúnaður

Öxulmótor fyrir iðnaðarhurð – 1-fasa hraðastýring, 15 sn/mín, 1-1/4″ slíf, CS320FU stjórnbúnaður

Handbækur, upplýsingarblöð og teikningar:

Tækniteikning af MDF30 mótor

MDF mótorar (enska)

CS320FU stjórnbúnaður (enska)
